Motor Core 적층금형이란?

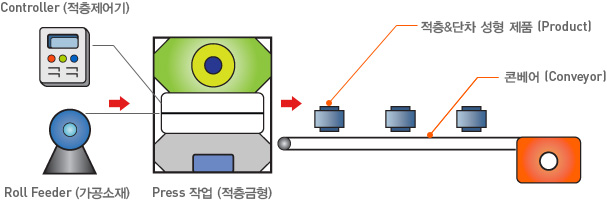

• 1Stroke-1Punching작업으로 1매씩 생산하던 타발금형에서 STAMPPING, 적층높이 계량(COUNTER), SKEW, CAULKING(結束)에 이르는 전공정을 한 금형내에서 순차적으로 행하는 획기적인 방법으로 StatorCore는 Winding전까지 완전 자동화가 가능하며 Rotor는 Die-Casting 및 Shaft 압입 2공정만으로 생산이 가능한 생산성과 Cost Down 혁신적으로 개선된 금형 기술임

기술개요

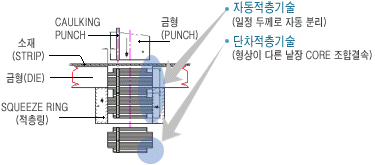

Caulking을 이용한 적층

STRIP

금형개발이력

• 1985 : 적층금형 국내 최초 개발 (1열)
• 1988 : 2열 적층금형 개발
• 1997 : LASER 적층공법 개발
• 2000 : ROTOR PUSH-BACK TYPE 적층 금형 개발
• 2001 : 3열 적층금형 개발(comp’ MOTOR용)
• 2003 : COMP MOTOR용 STATOR 2POINT 금형 개발
• 2004 : COMP’ MOTOR용 400SPM 적층금형 개발
• 2005 : 2억5천 STROKE 이상 고수명 적층금형 개발
• 2007 : 마그네틱(PENCIL CORE) CORE 개발
• 2009 : 300SPM 이상 SERVO MOTOR 적용 회전 적층금형 개발
• 2011 : STATOR 1/2반접 적층금형 개발

대외포상 / 특허

• 모터 코어의 적층 접착 장치 (특허 제0119014호)
• 모터용 코어의 금형 및 제조방법(단차 적층) – (특1998-066503)
• 단차적층 프레스 금형 장치 – (특10-1005859)
• 단차적층 프레스 금형 장치(마그네틱 코어) – (특10-1005859)
• 드럼 세탁기용 스테이터 코어 금형 - (특10-2010-0114338)
• 모터의 스테이터 코어 적층방법(1/2반접) - (특10-1048624)
• 국산신기술(KT-MARK) : Press 금형 분야 국내 최초로 MOTOR CORE 적층금형에서 KT-MARK 획득
