Motor Coreとは?
- 鋼板を一杖ずつ打抜し、10~100枚の厚さで熔接し、COREで使っていたものを金型内で好きな厚さに自動積層(接着)する高精密金型製作及び制御技術
洗濯機器用モーター断面

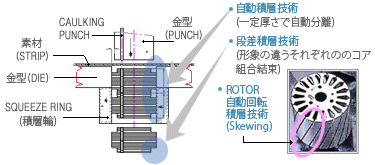

技術概要
Core金型の構造と種類
Coreの構造
Coreの種類
AUTOMOBILE MOTOR
COMPRESSOR &
BLDC MOTROR
RECIPRO MOTOR
ETC
金型の特徴
- 国内初の積層金型開発 (1984年)
- 金型寿命1億5千万 STROKE
- 成形部材質超硬(TUNGSTEN Carbide Powder：WC)
- 打抜速度200~500 SPM STROKE
- 工程短縮Rotor 5工程> 1工程 / STATOR 4工程> 1工程
対外褒賞 / 特許
- 特許3件
- KT-MARXPRESS金型分野において国内初でMOTOR COREの積層金型でKT-MARXを獲得
